- Zunächst den Rollladen vollständig schließen.
- Vorhandenen Einlasswickler aus dem Mauerkasten entnehmen und Gurtband vorsichtig abwickeln. Sicherheitshinweis: Die Federtrommel des Wicklers steht unter Spannung, daher besteht Verletzungsgefahr. Bitte während des Ausbaus Handschuhe tragen!
- Gurtband gemäß der Anleitung in den elektrischen Gurtwickler einfädeln.
- Netzkabel am Gurtwickler befestigen.
- Die Gurtwickler-Einheit in den Mauerkasten einsetzen und anschrauben.
- Netzteil in die Steckdose stecken.
- Elektrischen Gurtwickler programmieren.
- Gurtwickler in Betrieb nehmen.
- Hinweis: Der Gurtwickler arbeitet nur bei einem unbeschädigten, nicht abgegriffenen oder fransigen Gurtband optimal. Bei Bedarf Gurtband austauschen, passende Rollladengurte gibt es in der Rubrik Rollladen-Zubehör.
- Startseite
- Rollladenantriebe
- Elektrische Gurtwickler
- Gurtwickler Unterputz
- ROLLODRIVE 105 PLUS, Rollladengurt-Antrieb

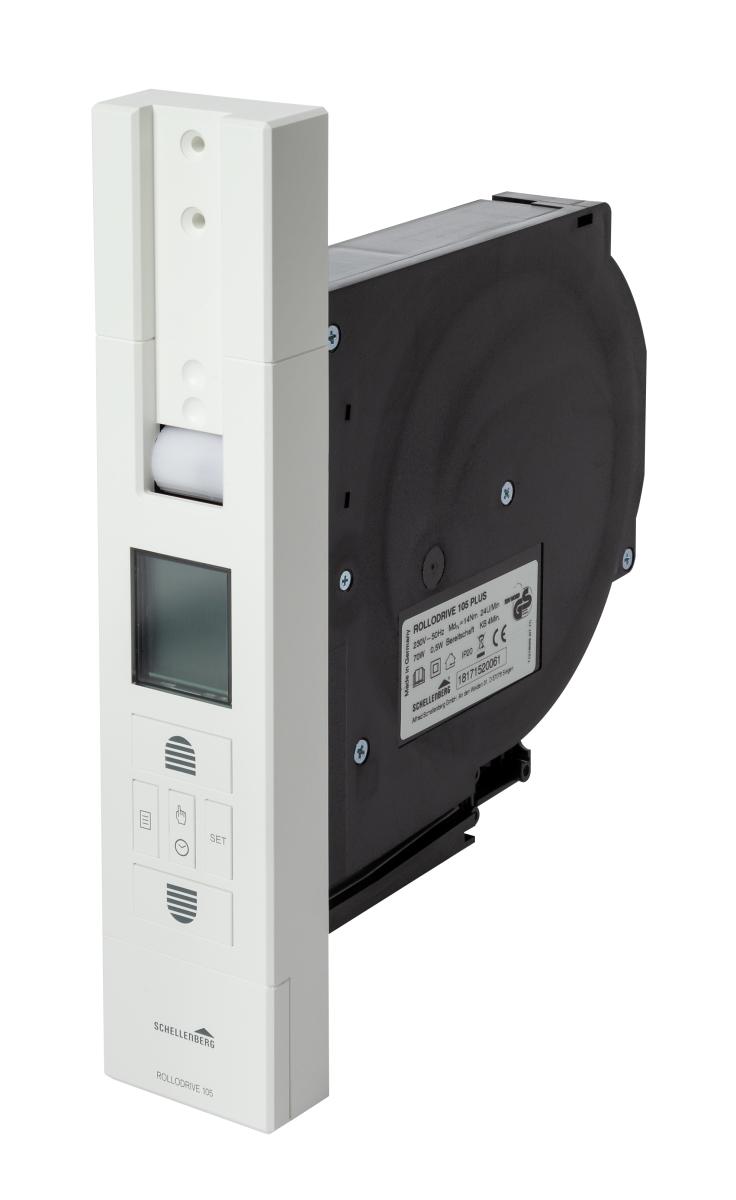

Rollladengurt-Antrieb ROLLODRIVE 105 PLUS
Öffnen und schließen im Handumdrehen

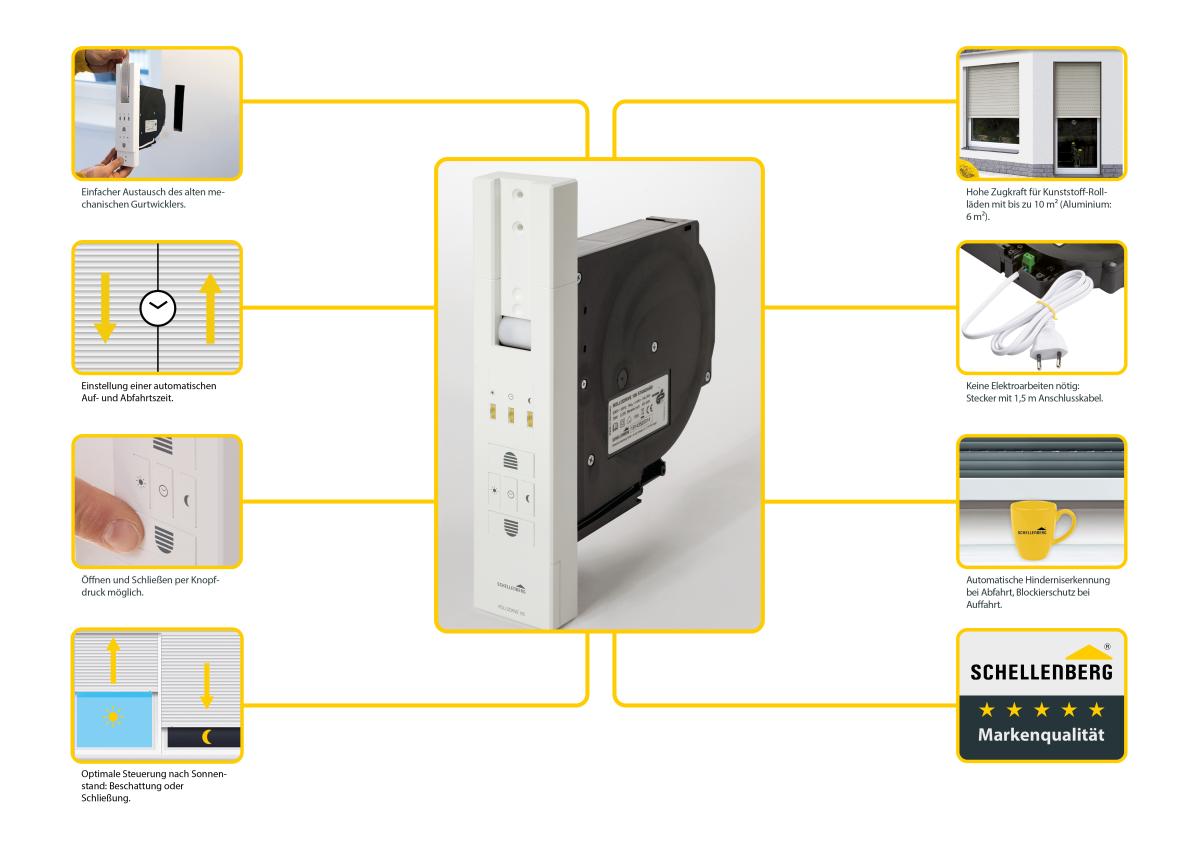

Die Vorteile :
- einfache Programmierung mit Installations-Assistenten und großem Display

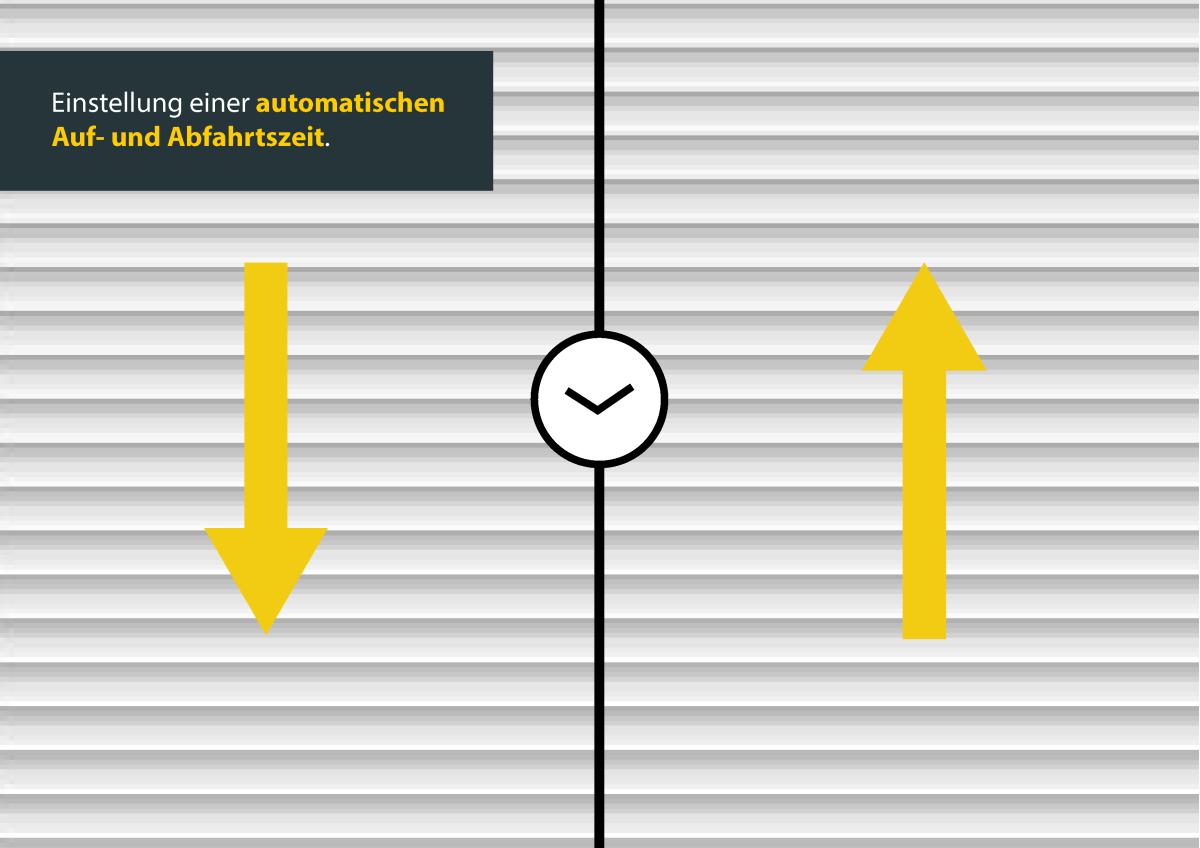

- Zeitautomatik mit Tages- und Wochenprogramm
- Astrofunktion für die Abendschließung (um +/- 60 Minuten variierbar)
- Zufallsfunktion bzw. Urlaubsprogramm sowie Lüftungsfunktion
- automatische Blockier- und Hinderniserkennung
- TÜV geprüft
Clevere Technik - viel Komfort

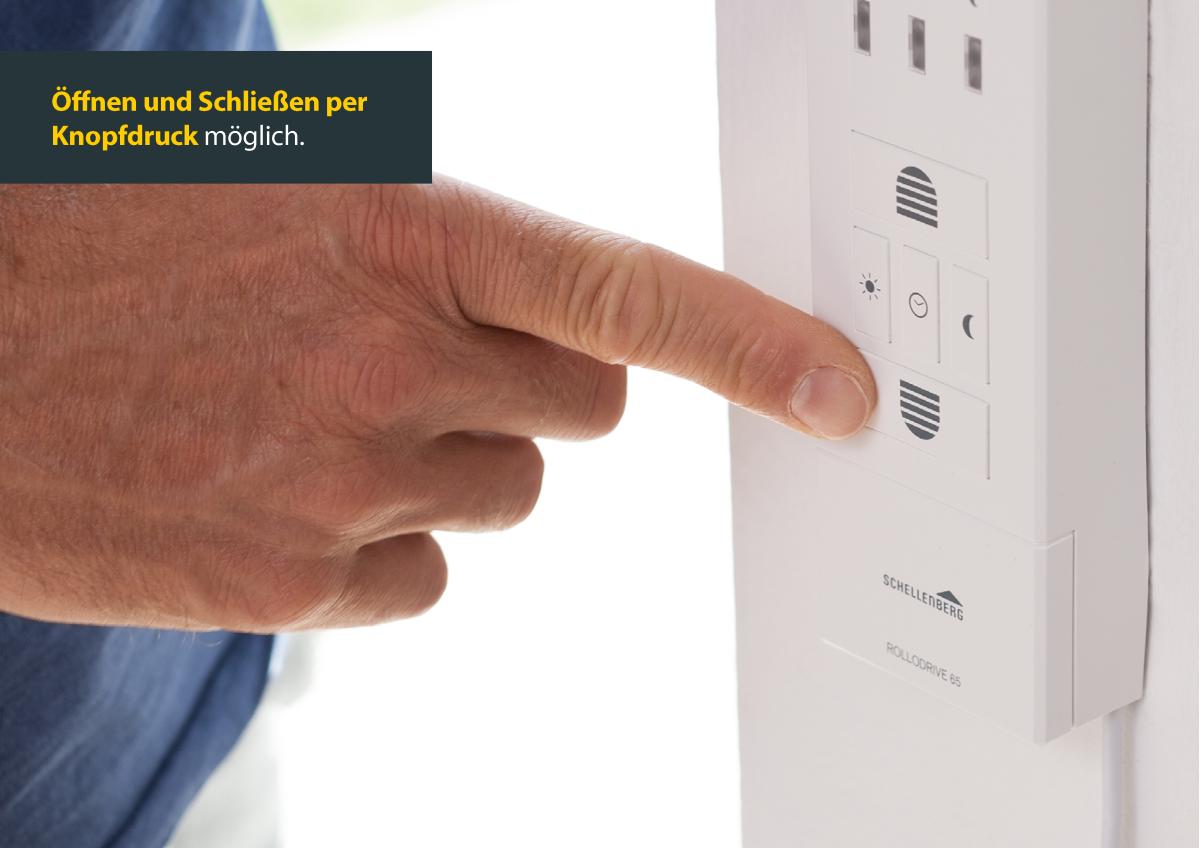

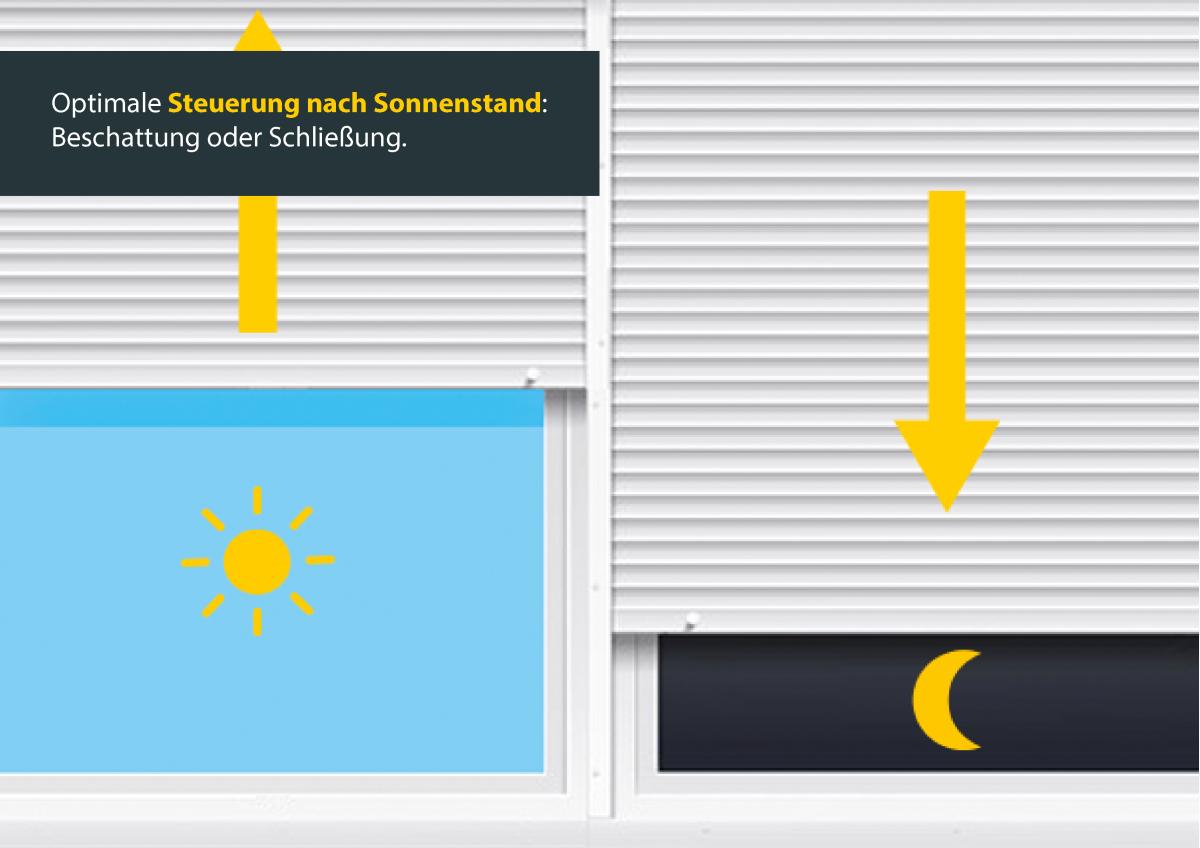

Unser Rollladengurt-Antrieb ROLLODRIVE 105 PLUS von Schellenberg öffnet und schließt Rollläden automatisch zu programmierten Uhrzeiten oder jederzeit ganz bequem per Knopfdruck. Zudem verfügt er über eine Astrofunktion, die die Schließzeiten automatisch an die örtlichen Sonnenauf- und Sonnenuntergangzeiten anpasst. Durch sein geschlossenes Getriebe arbeitet er leise und laufruhig und bewältigt Rollläden bis zu 10,0 m² Fläche. Die Einstellung der Zeitautomatik wird über fünf eindeutig zuordenbare Tasten und das großflächige Display vorgenommen - der Installationsassistent führt durch den Programmiervorgang. Mit seiner Hilfe werden nicht nur bequem die Endpunkte und die Öffnungs- und Schließungszeiten des Rollladens festgelegt - es gibt auch weitere Einstellungsmöglichkeiten dieser hochwertigen Steuerung, zum Beispiel Einstellungen für jeden einzelnen Wochentag. Mit der Astrofunktion werden die Schließzeiten automatisch festgelegt, abhängig von Datum und Postleitzahl. Wird sie genutzt, lassen sich die Schließungszeiten um +/- 60 Minuten variieren.
Flexibel und sicher

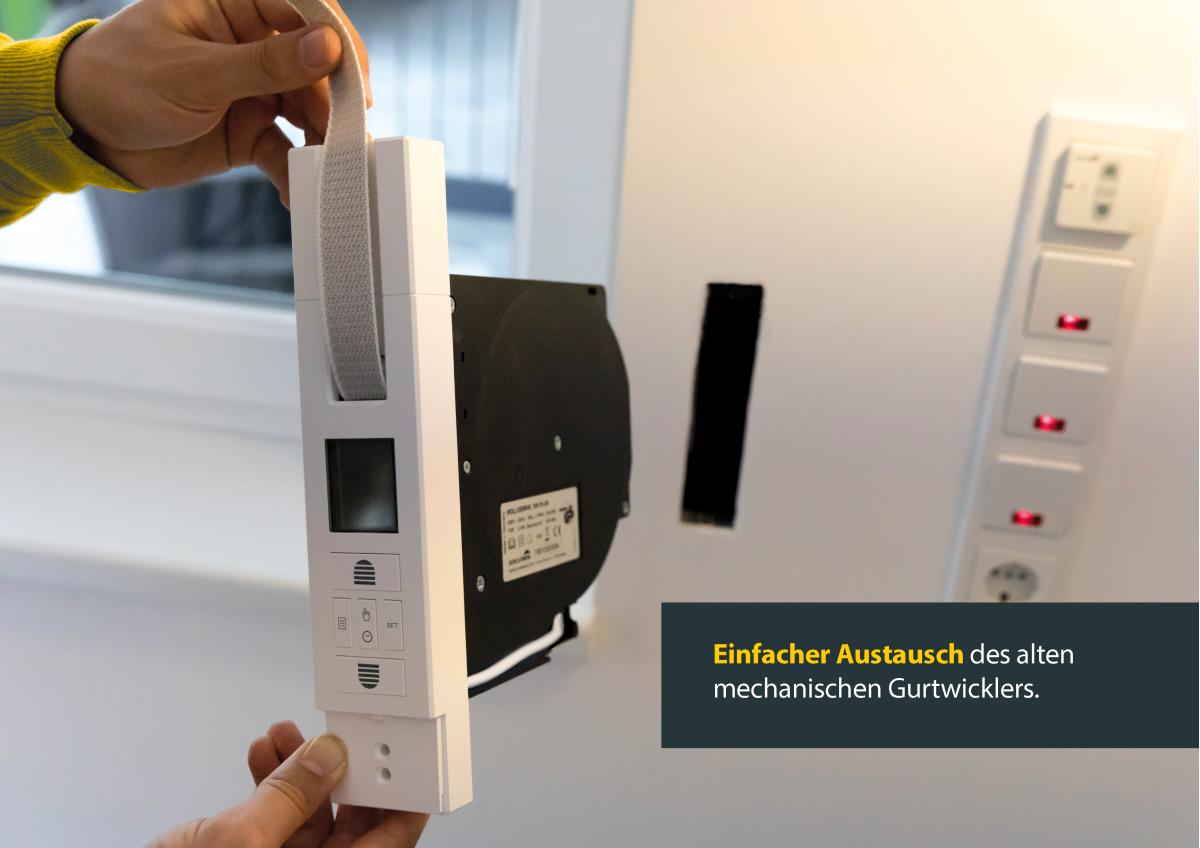

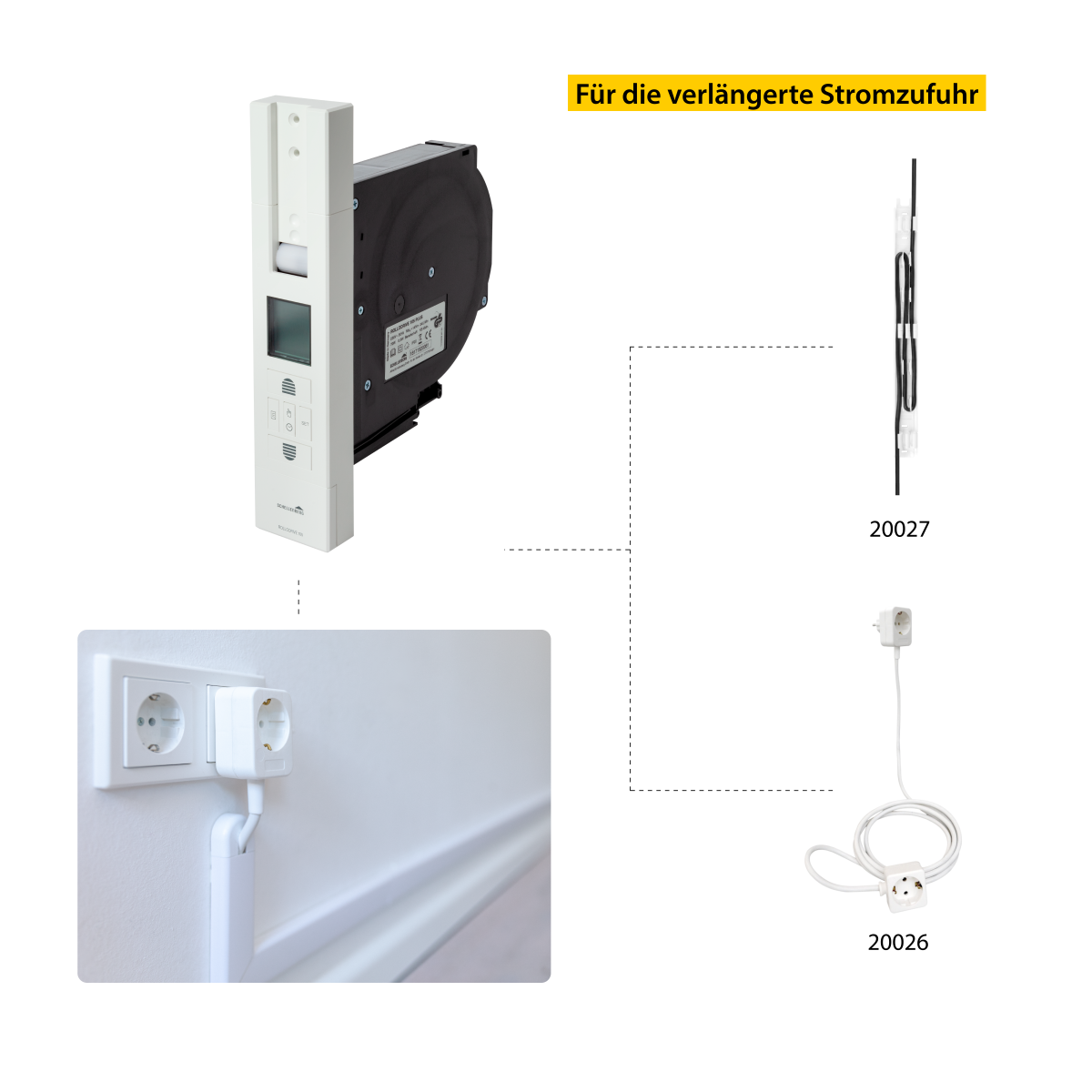

Das Urlaubs-Programm bzw. die Zufalls-Funktion des Schellenberg ROLLODRIVE 105 PLUS bietet einen zusätzlichen Schutz vor Einbrechern bei Abwesenheit und in der Urlaubszeit. Optional ist auch eine Lüftungsposition programmierbar. Bei einem Stromausfall bleiben alle Einstellungen auf der Steuerung gespeichert, außerdem verfügt der Antrieb über eine 8-stündige Gangreserve. Der ROLLODRIVE 105 PLUS wird per Unterputzmontage in den Mauerkasten eingebaut und ist sowohl für Neubauten als auch zum unkomplizierten Austausch manueller Einlasswickler geeignet. Ein Öffnen des Rollladenkastens ist nicht erforderlich! Die Stromversorgung erfolgt über den mitgelieferten Netzstecker, sodass bei der Montage keine Elektroarbeiten anfallen. Da sich der ROLLODRIVE 105 PLUS von Schellenberg schnell ein- und ausbauen lässt, ist er auch ideal für Mieter.
Tipp
Die ideale Ergänzung für den ROLLODRIVE 105 PLUS ist der passende Sonnensensor von Schellenberg (Art.-Nr. 22720). Er steuert elektrische Gurtwickler nach Lichteinfall und sorgt so bei direkter Sonneneinstrahlung für ein angenehmes Raumklima. Zudem schützt er Pflanzen, Möbel und Bodenbeläge vor Hitze und UV-Strahlung. Der Lichtsensor wird einfach mit einem Saugnapf an der Fensterscheibe befestigt und durch ein Kabel mit der Rollladensteuerung verbunden.
Technische Daten
180° schwenkbar
Anfangszuglast max. (kg)
60 kg

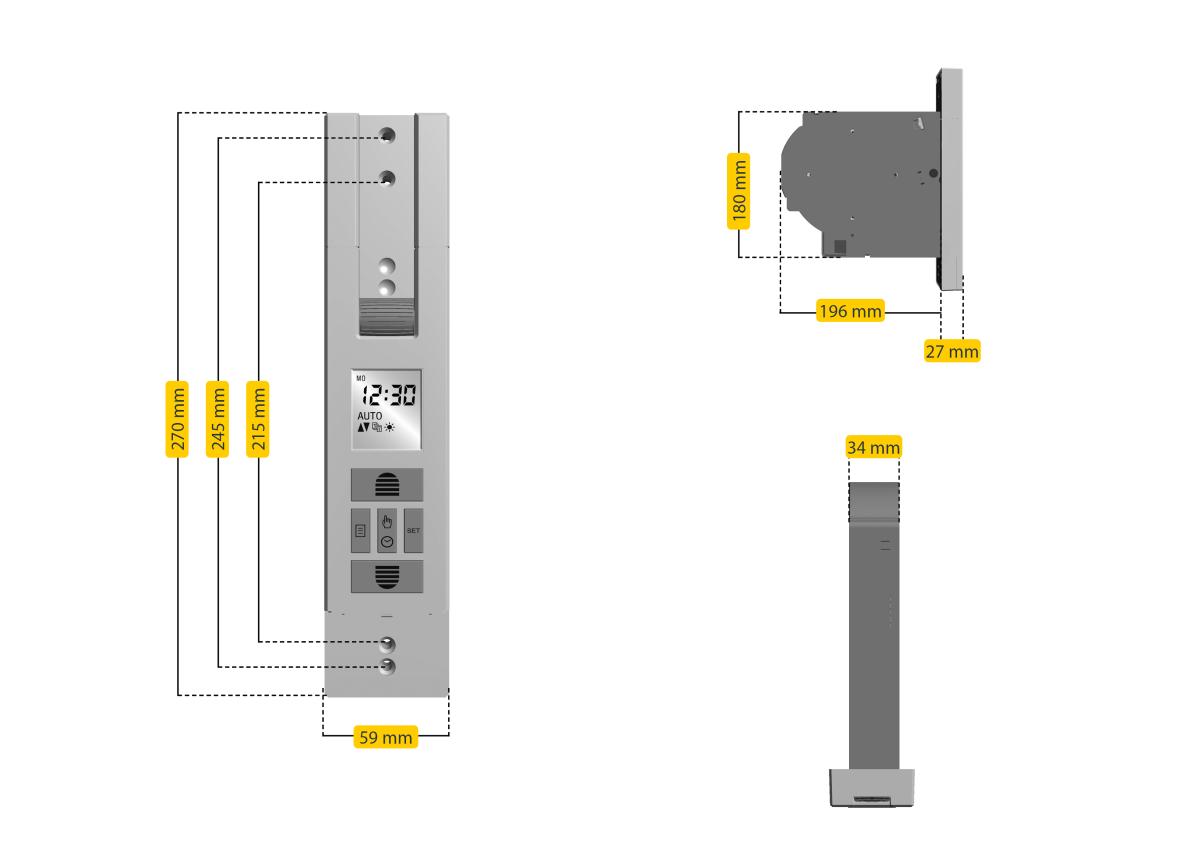

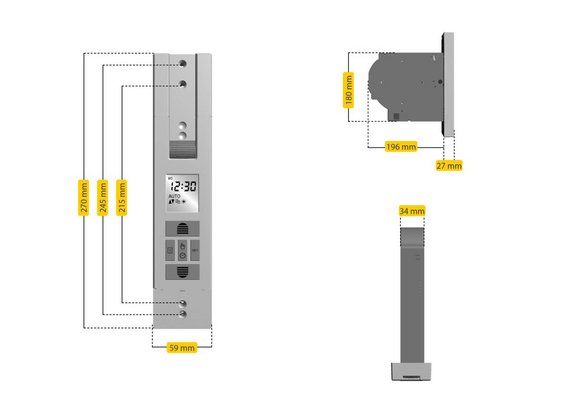

Artikel-Breite
59 mm
Artikel-Farbe
Weiß
Artikel-Höhe
270 mm
Artikel-Material
Kunststoff
Artikel-Tiefe
27 mm
Astro-Funktion
Blockierschutz
Datenerhalt bei Stromausfall
Displayanzeige
Drehmoment
14 Nm
Drehzahl
24 Min.
EAN
4003971227113
Einbau-Tiefe
196 mm
Fläche Rollladen Aluminium max.
6 qm
Fläche Rollladen Holz max.
6 qm
Fläche Rollladen Kunststoff max.
10 qm
Fläche Rollladen max. (m²)
10 qm
Garantie
2 J.
Gewährleistung 2 Jahre
Gurt-Breite (mm)
23 mm
Gurt-Kapazität (mm)
9000 mm
Gurt-Länge max.
12 m
Gurt-Stärke
1.7 mm
Hinderniserkennung
ideal für Mieter

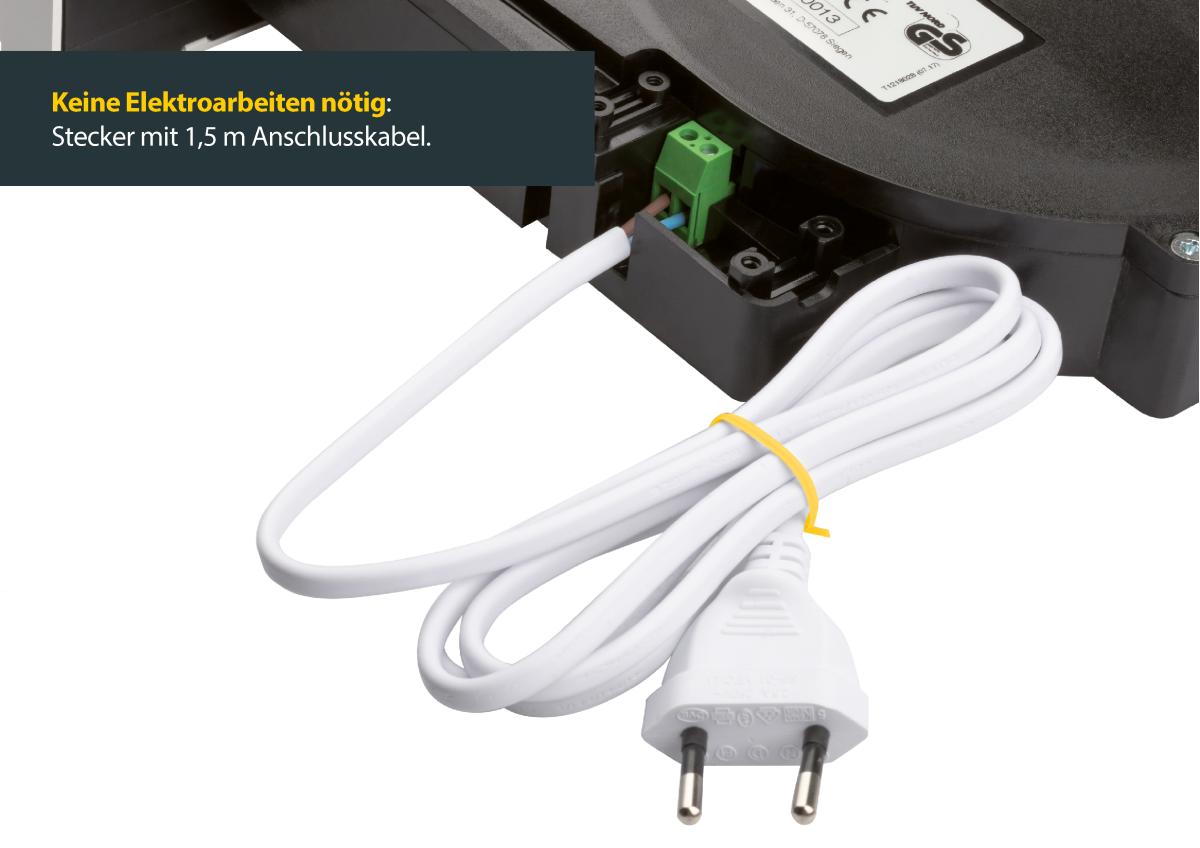

Kabel-Länge
1.5 m
Konformitätserklärung
Lochabstand variabel (mm)
215 oder 245 mm
Montageart
Unterputz
Netzspannung
230 V / 50 Hz
Plug & Play Produkt
Rollladen-System
Maxi
Schutzart
IP20 - nur für trockene Räume
unverpackt
Urlaubs-Funktion
Wochen- und Tagesprogramm
Zeitautomatik
