- Zunächst den bestehenden Gurtantrieb ausbauen.
- Achtkantwelle ausbauen und im Bedarfsfall kürzen.

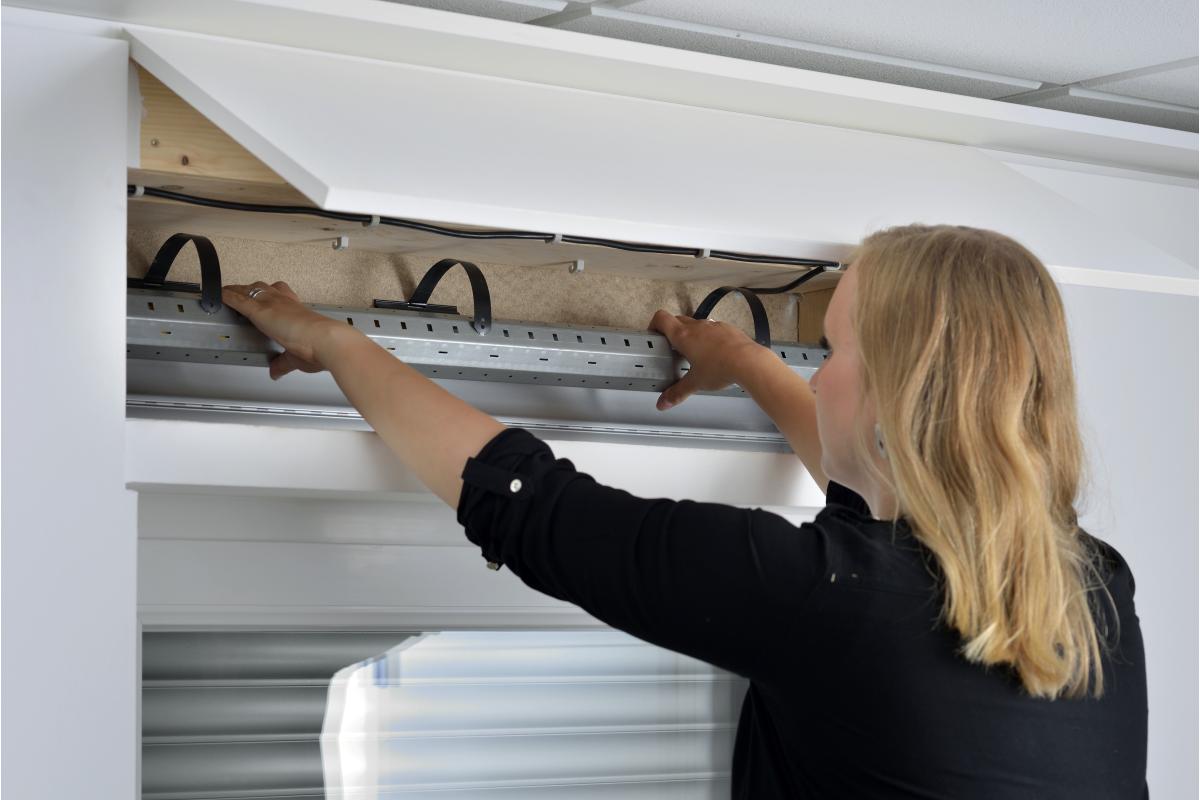

- Das Wandlager in Position bringen und befestigen.
- Rohrmotor in die Rollladenwelle schieben und beides zusammen in das Wandlager einsetzen.
- Das Steuerelement anschließen.
- Endlagen festlegen und den Rollladenmotor von Schellenberg in Betrieb nehmen.
- Startseite
- Rollladenantriebe
- Rollladenmotoren
- Rollladenmotoren PLUS
- Rohrmotor MINI PLUS 6Nm
Art.Nr.
20406

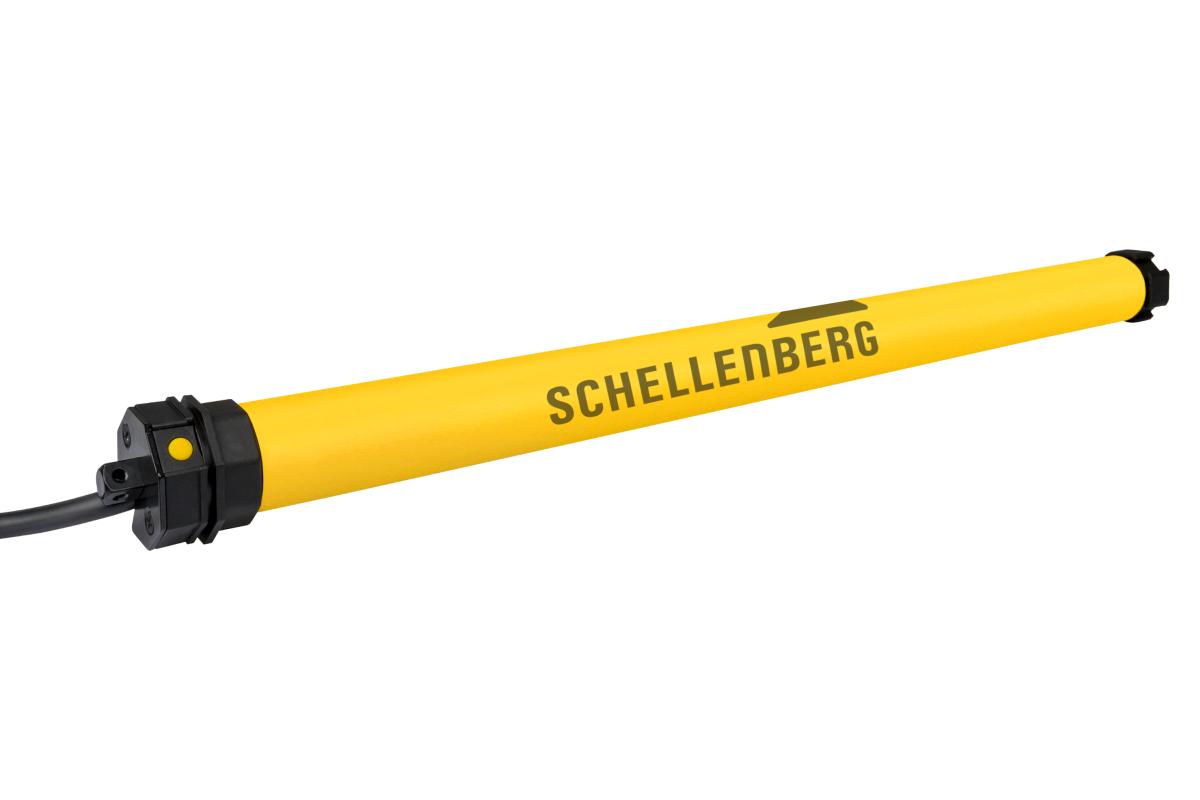

Praktisch und bequem: Rohrmotor Mini PLUS 6
Mehr Komfort mit Rollladenmotor

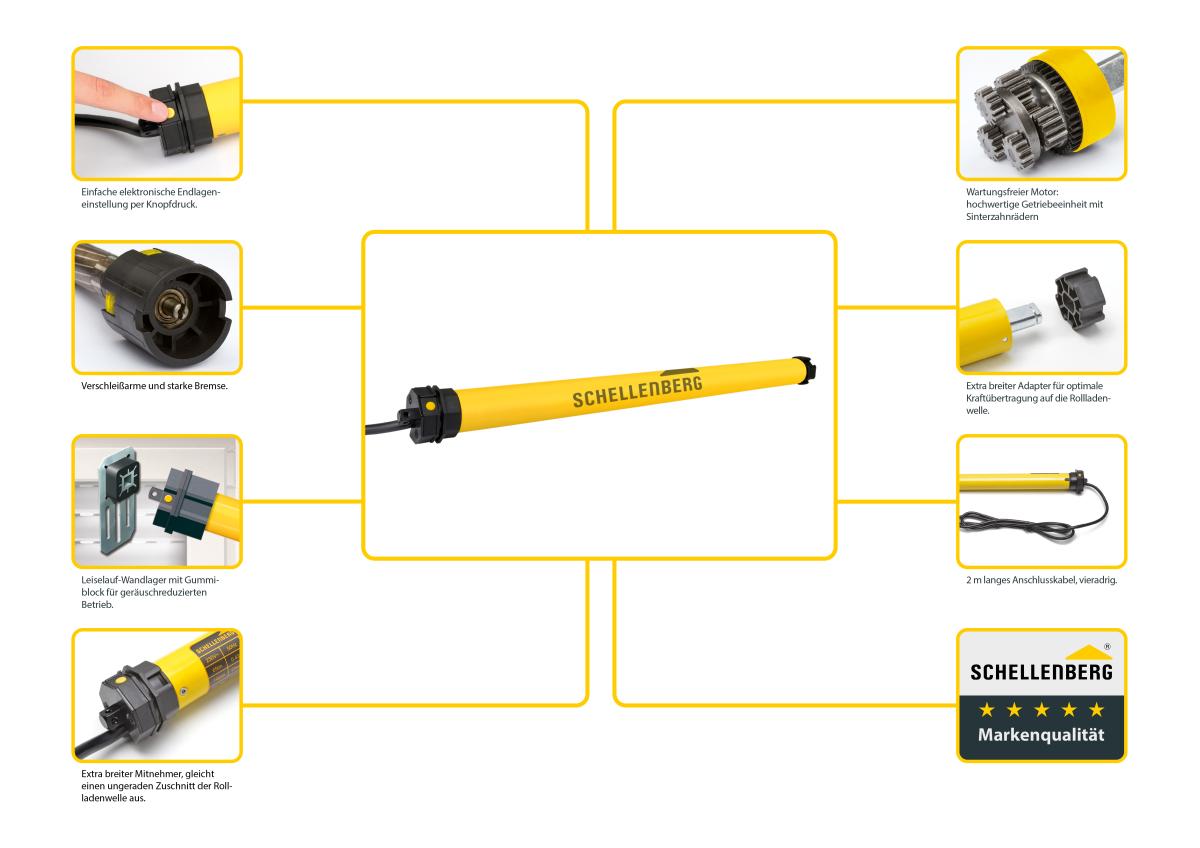

Die Vorteile :

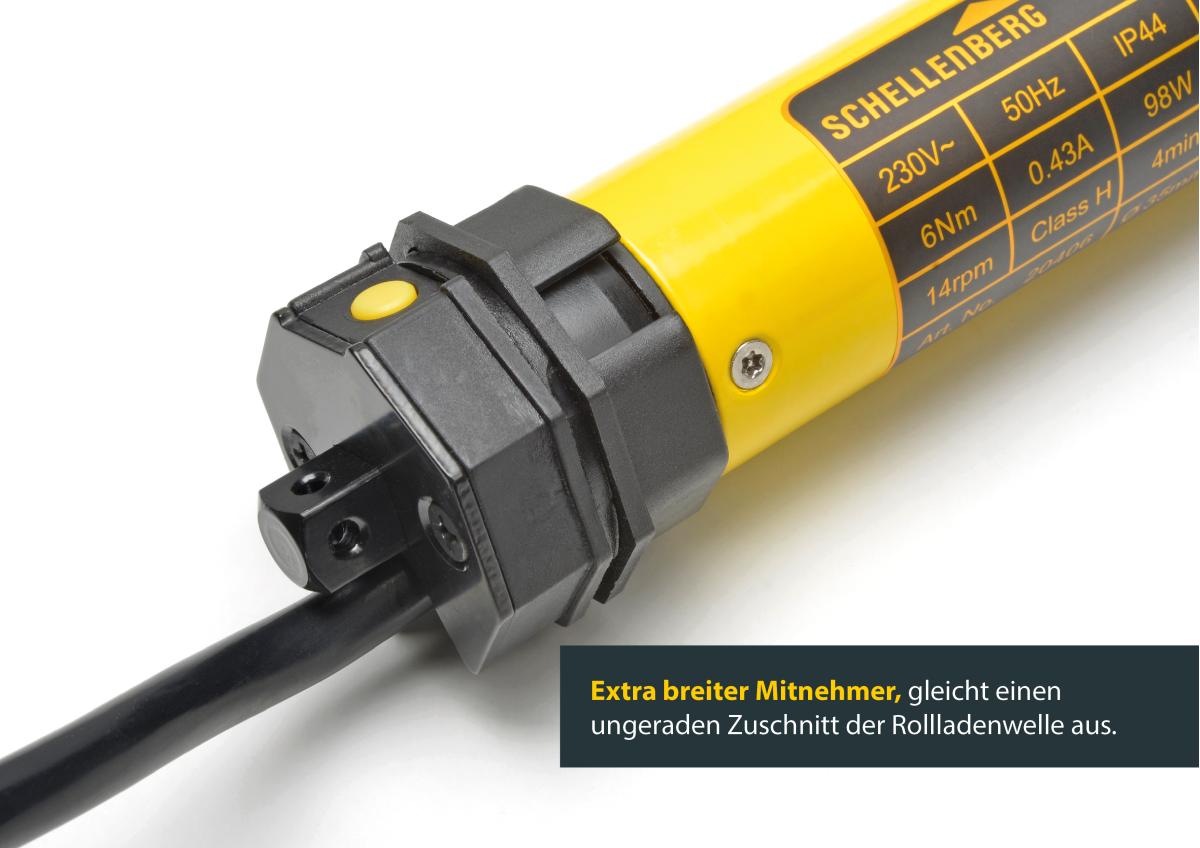

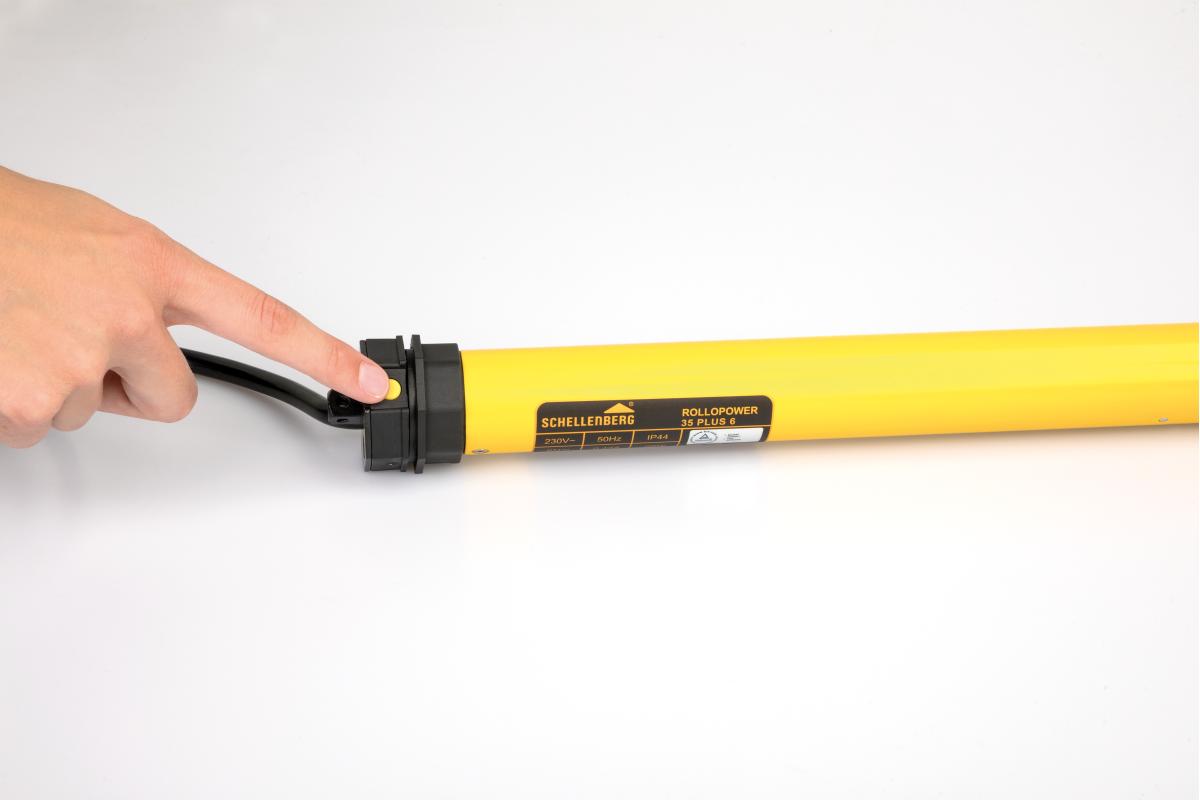

- Endlagen elektronisch und bequem per Knopfdruck am Motorkopf einstellbar
- Steuerung mit Rollladenschalter oder Zeitschaltuhr
- Steuerung mehrerer Rohrmotoren mit Relais möglich

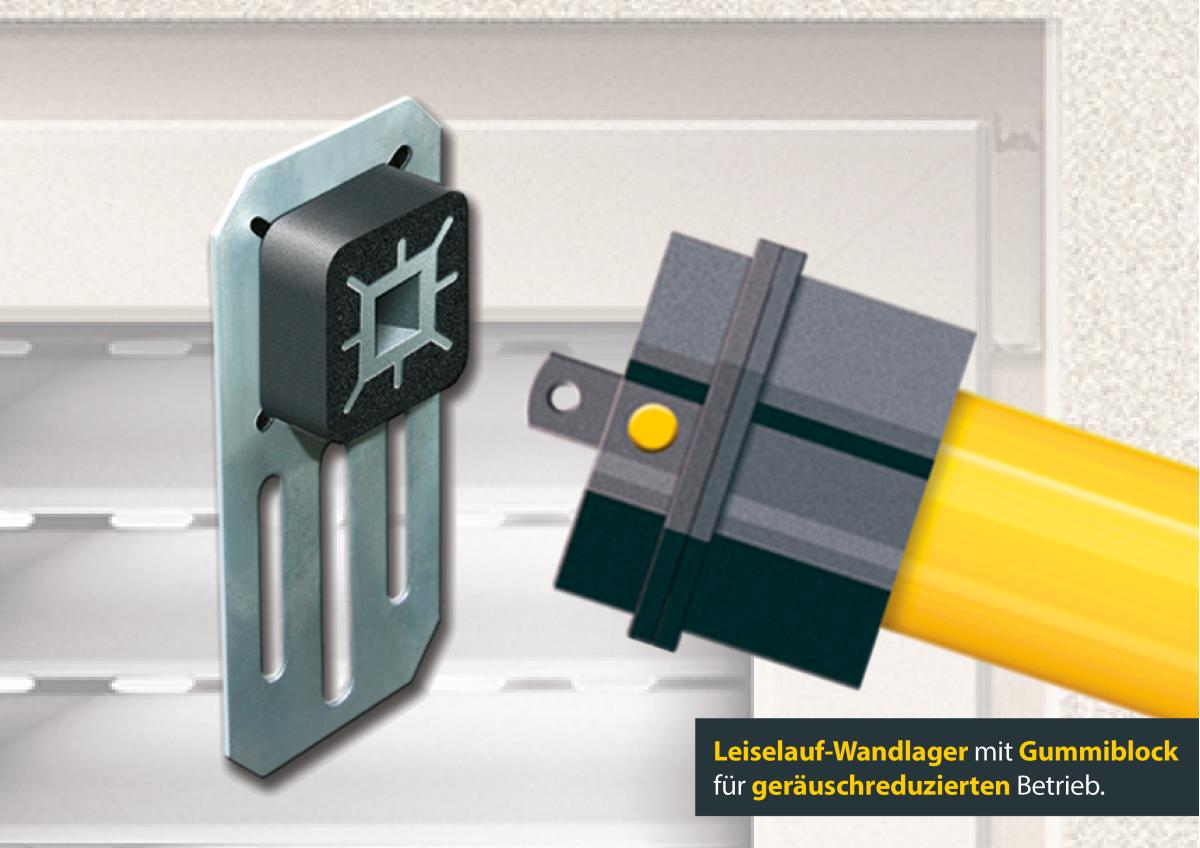

- Rohrmotor inkl. höhenverstellbarem Leiselauf-Wandlager
- TÜV geprüft und CE konform
- 4 Jahre Garantie
Praktisch und zuverlässig

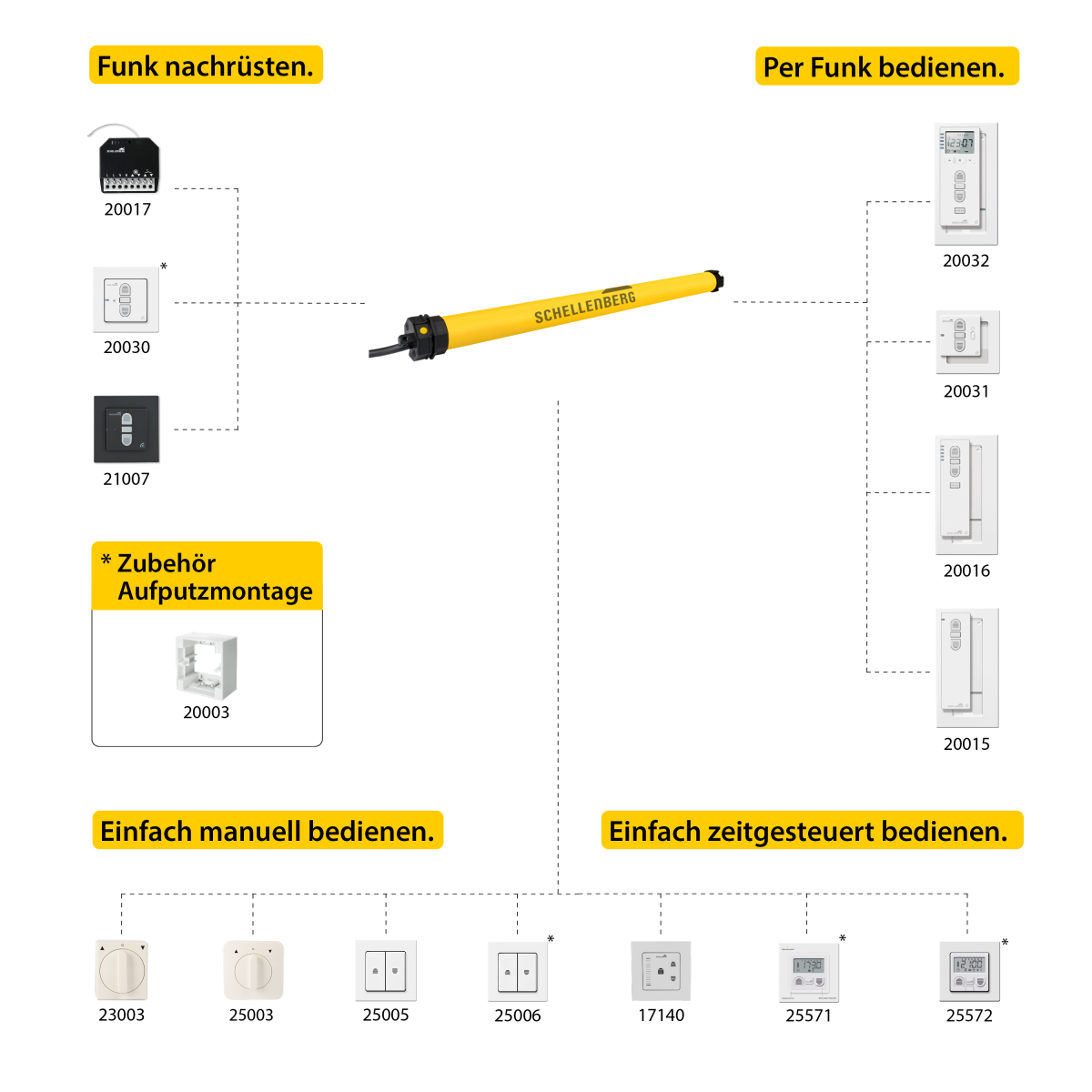

Alle unsere PLUS Rollladenmotoren bieten Komfort bei der Einstellung der Rollladen-Endlagen. Denn diese lassen sich unkompliziert per Knopfdruck festlegen. Das garantiert ein entspanntes Öffnen und Schließen von Rollläden mithilfe einer Zeitschaltuhr oder eines Rollladenschalters. Noch mehr Komfort bietet eine Funk-Steuerung, die jederzeit zu einem späteren Zeitpunkt nachgerüstet werden kann: einfach per Funk-Rollladenschalter oder Funk-Empfangsmodul. Weitere Pluspunkte: Der Rohrmotor verfügt über einen thermischen Überlastungsschutz und eine Schutzfunktion, die dafür sorgt, dass alle eingestellten Daten auch bei Stromausfall erhalten bleiben.
Effektiv und sicher

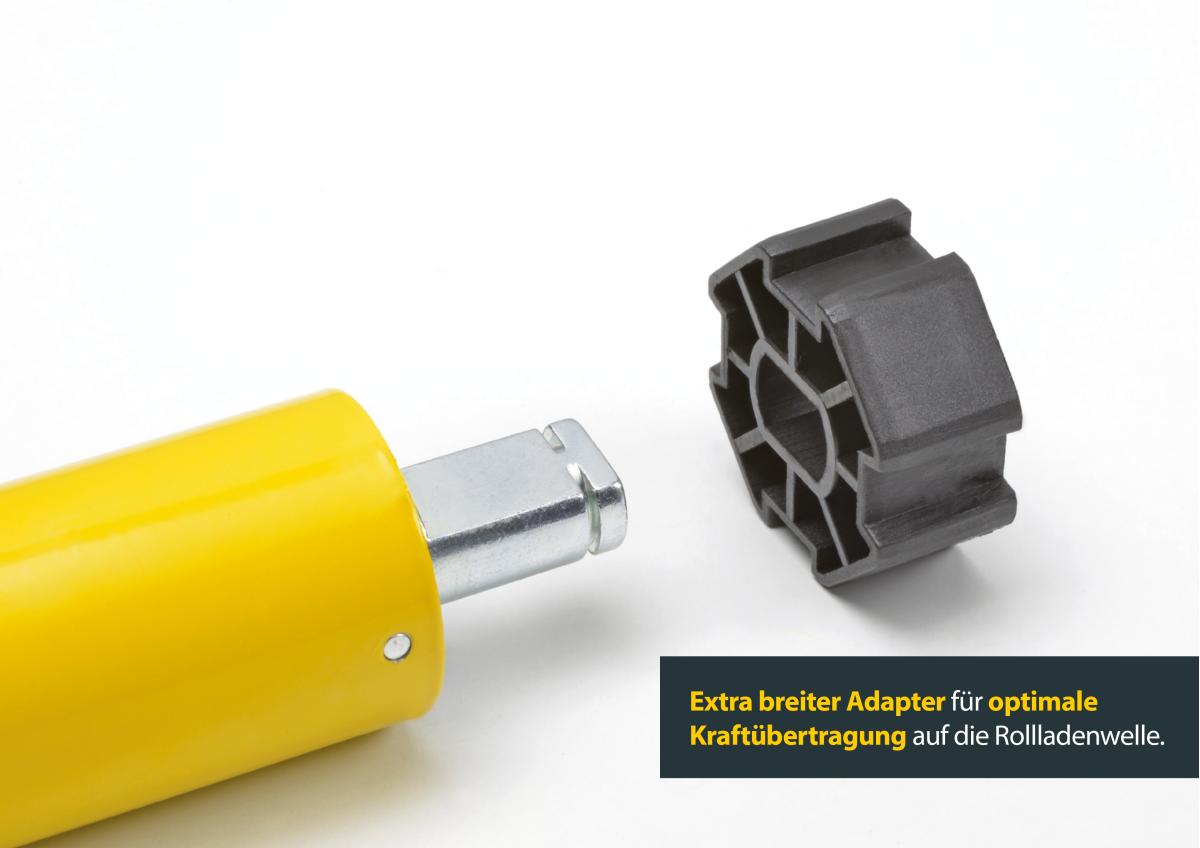

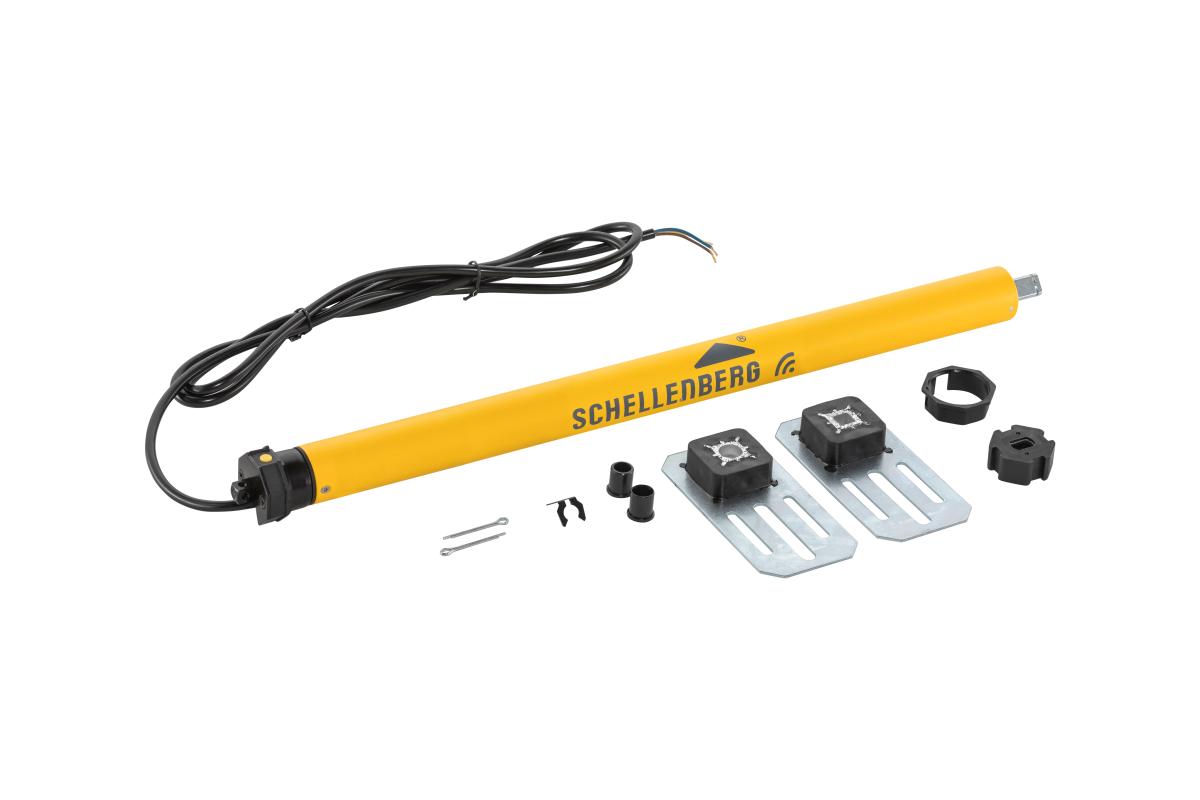

Mit einer max. Zugkraft von 15 kg und einem Drehmoment von 6 Nm ist der Rohrmotor Mini PLUS 6 von Schellenberg ein kraftvoller Rollladenmotor der Sorte PLUS, passend für Rollladenwellen mit 40 mm Durchmesser. Dies macht ihn zu einem starken Antrieb für Kunststoff-Rollläden mit einer Fläche von bis zu 4,0 m². Dieser Wert variiert je nach Material, Schwere und Bauart des Rollladens (Die maximale Zugkraft von 15 kg sollte nicht überschritten wird). Zum Lieferumfang gehört neben dem Motor auch der passende Adapter.
Tipp für die Montage
Für den leiseren Lauf und zum Schutz des eingebauten Rollladenmotors vor dem Zerkratzen ist die Achtkantwellen-Einhängeklammer MINI zusammen mit der Rollladenaufhängung MINI im Einsatz.

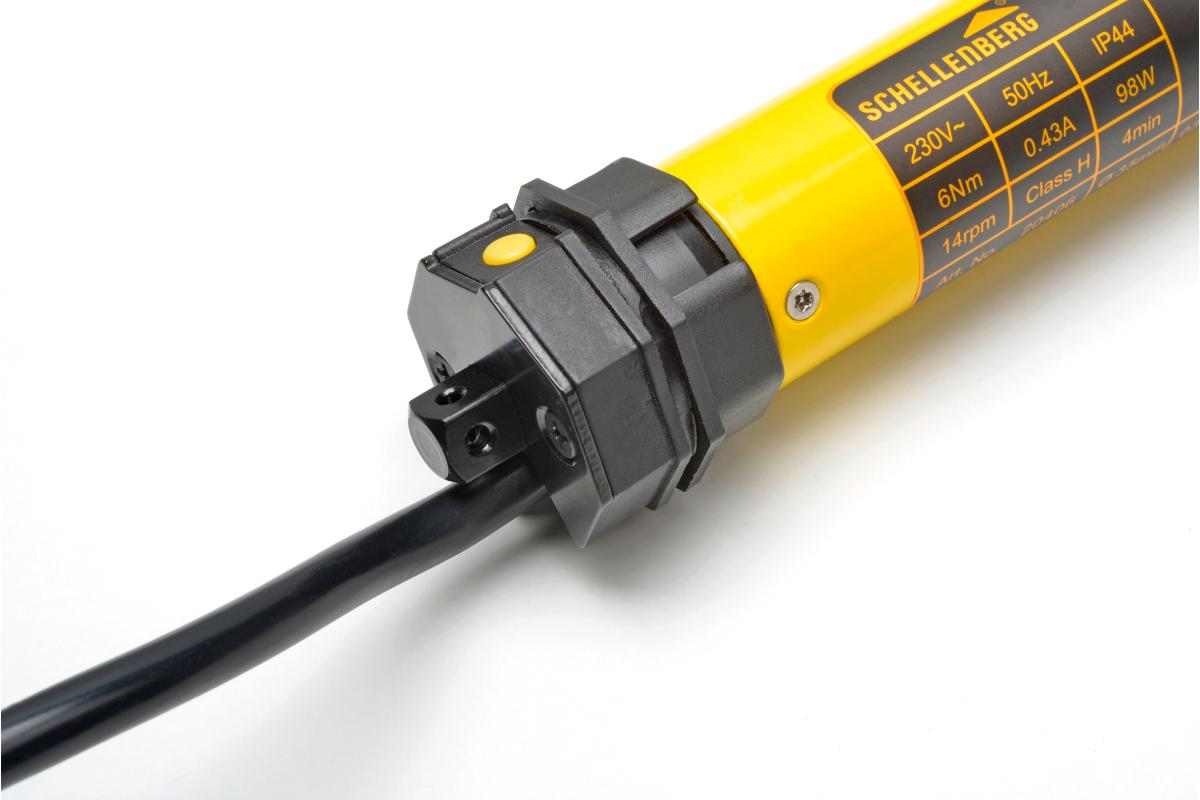

Technische Daten
Anfangszuglast max. (kg)
15 kg
Artikel-Breite
42 mm
Artikel-Durchmesser
35 mm
Artikel-Farbe
Gelb

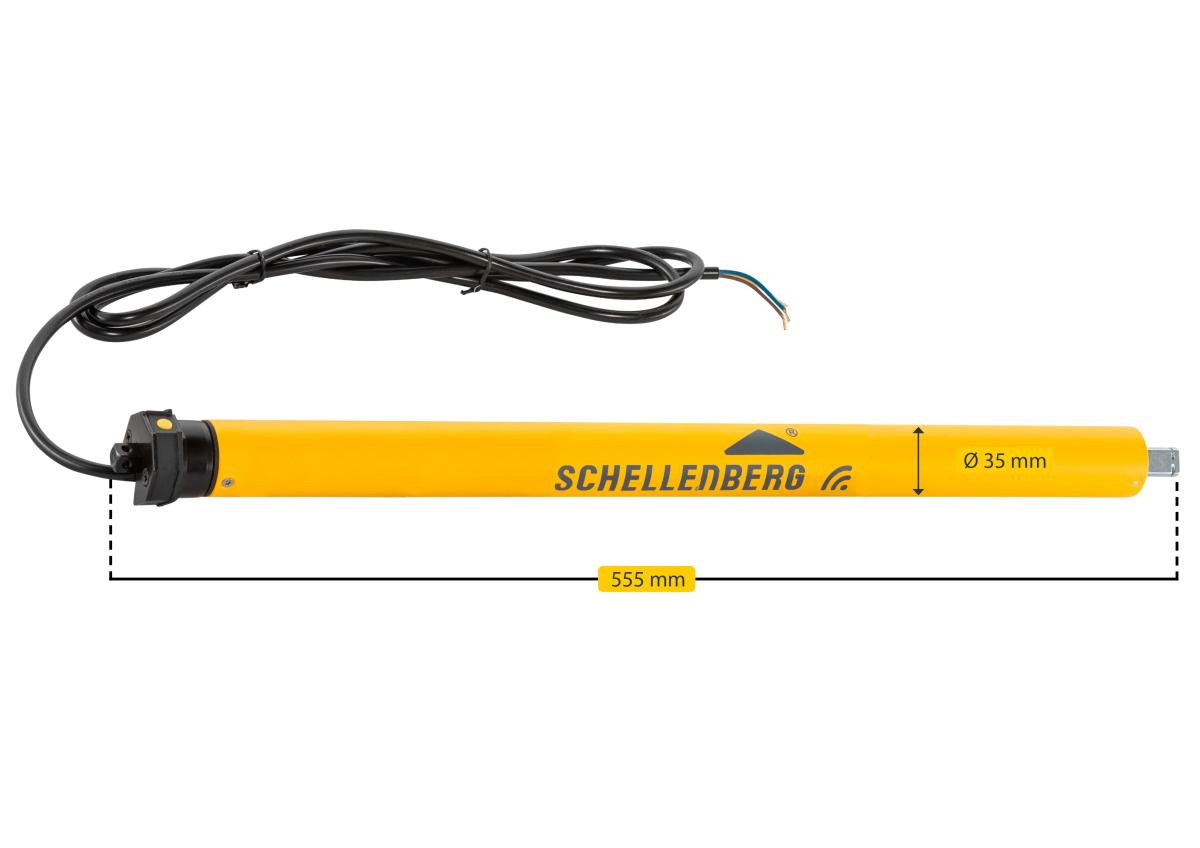

Artikel-Länge
555 mm
Artikel-Tiefe
42 mm
Blockierschutz
Datenerhalt bei Stromausfall
Drehmoment
6 Nm
Drehzahl
14 Min.
Durchmesser Achtkantwelle
40 mm
EAN
4003971204060
Einbau-Länge
570 mm
Fläche Rollladen Aluminium max.
2.8 qm
Fläche Rollladen Kunststoff max.
4 qm
Garantie
4 J.
Gewährleistung 2 Jahre
Hinderniserkennung
Kabel-Länge
2 m
Konformitätserklärung
Netzspannung
230 V / 50 Hz
Plug & Play Produkt
Rollladen-System
Mini
Schutzart
IP44 - spritzwassergeschützt
unverpackt
Urlaubs-Funktion
