Die perfekte Welle

Für deinen Rollladenpanzer benötigst du neben anderem Zubehör eine Rollladenwelle und für den Einbau eines Rohrmotors eignet sich die sogenannte Achtkantwelle aus verzinktem Stahl. Hier erfährst du, worum es sich dabei im wahrsten Sinne des Wortes dreht und wie sich die perfekte Welle finden lässt.

Zunächst zur Orientierung: Eine Rollladenwelle „trägt“ den Rollladenpanzer, der sich auf der Welle auf- und abwickelt. Der Panzer wird mit Aufhängungen oder einer speziellen Hochschiebesicherung, die als Schutz und Aufhängung gleichzeitig dient, an der Welle befestigt.

Heute wie damals

Zu Beginn war Holz das gängigste Material, aus dem Rollladenwellen gefertigt wurden. Sie finden sich noch in vielen Rollladenkästen von Häusern älterer Bauart. Aufgrund von Witterungsunbeständigkeit und aufwändiger Pflege wurden Alternativen gesucht. Heutzutage sind vor allem verzinkte Stahlrohrwellen mit Achtkantprofil im Einsatz.

Gleich geblieben ist dabei der Vorteil des Rollladens. Er bietet einen wirkungsvollen Sonnen- und Sichtschutz sowie eine zusätzliche Wärmedämmung durch das Luftpolster, das sich zwischen Rollladen und Fenster bildet.

Alles im Überblick




Abbildung: Alle Rollladen-Komponenten am Beispiel "System MAXI":
1) Walzenhülsen, 2) Achtkantwellen, 3) Gurtscheiben, 4) Wandlager, 5) Rollladenaufhängung, 6) Gurtführung, 7) Rollladenprofile, 8) Rollladensicherungen, 9) Rollladengurte, 10) Anschlagstopfen, 10) Anschlagwinkel, 11) Abdeckplatte, 12) Einlasswickler und Mauerkästen

Manuell oder Motorisiert

Wenn du deinen Rollladen manuell, also mit einem Gurtwickler betätigst, wird auf der entsprechenden Seite eine Gurtscheibe ein- bzw. aufgesetzt. An ihr befestigst du das obere Ende des Rollladengurtes, während der Rest in den Gurtwickler nach unten läuft. Eine Gurtführung sorgt zusätzlich für einen schonenden, sauberen Lauf.

Wenn du einen Rollladenmotor montieren möchtest, benötigst du eine Rollladenwelle mit Achtkantprofil. In diese wird der Rohrmotor eingeschoben. Mehr Infos zum Rollladenzubehör und die Zusammenhänge findest du auch in unserem Rollladen ABC.




Wählen. Stecken. Passt.

Hier findest du die Infos zur Auswahl deiner passenden Rollladenwellen

Sicher und genau den Rollladenpanzer auf- und abwickeln – dafür sorgen unsere Rollladenwellen mit Achtkantprofil aus rostfreiem, verzinktem Stahl. Sie ersetzen zuverlässig und langlebig deine alten Rund- und Holzwellen. Sie sind für alle gängigen Rollladenpanzer aus Aluminium oder PVC geeignet.

So einfach geht‘s

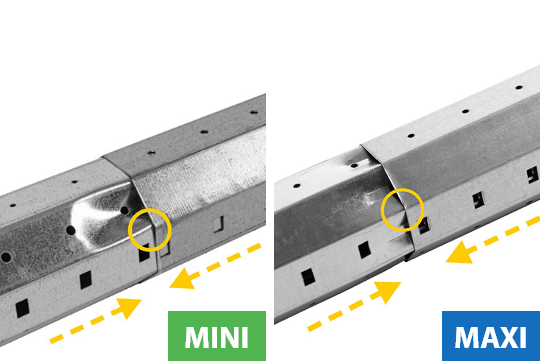

Damit du genau die Länge bekommst, die du für deinen Rollladenkasten brauchst, kannst du unsere Achtkantwellen einfach kombinieren. Das ermöglichen unsere speziellen Achtkantwellen-Verlängerungen.

Für deine Wunschlänge steckst du eine oder bei Bedarf mehrere von ihnen mit einer Achtkantwelle bis zum Anschlag zusammen.

Hinweis:
Benötigst du eine besonders kurze Rollladenwelle, kannst du eine unserer Achtkantwellen natürlich mit der Metallsäge kürzen. So erhältst du millimetergenau die richtige Länge für deinen Rollladen.

Die richtige Auswahl

Damit du schnell das passende Rollladensystem auswählen kannst, haben wir dieses übersichtliche Farbleitsystem entwickelt:

Rollladenwellen - MAXI

Auf einen Blick zur passenden Länge:
Rollladensystem MAXI – Achtkantwelle Ø 60 mm.


Diese Rollladenwellen stehen dir für die aufgeführten Kombinationen zur Verfügung:

  1. Achtkantwelle MAXI, 100 cmArt.Nr. 86010
  2. Achtkantwelle MAXI, 150 cmArt.Nr. 86015
  3. Achtkantwellen-Verlängerung MAXI, 109 cm (Gesamtlänge 150 cm) – Art.Nr. 86003

Einbausituation Rollladenmotor:

Einbausituation manuelle Bedienung:

Eine Übersicht zu allen Komponenten für deinen Rollladen findest du unter Rollladenzubehör.

Rollladenwellen - MINI

Auf einen Blick zur passenden Länge:
Rollladensystem MINI – Achtkantwelle Ø 40 mm.


Diese Rollladenwellen stehen dir für die aufgeführten Kombinationen zur Verfügung:

  1. Achtkantwelle MINI, 150 cmArt.Nr. 86115
  2. Achtkantwellen-Verlängerung MINI, 76 cm (Gesamtlänge 100 cm) – Art.Nr. 86114

Einbausituation Rollladenmotor:

Einbausituation manuelle Bedienung:

Eine Übersicht zu allen Komponenten für deinen Rollladen findest du unter Rollladenzubehör.

Einfach selber einbauen


Die wichtigsten Montage-Schritte findest du in unserem Montage-Tipp:

Zum Montage-Tipp Rollladenwellen
